STRUCTURE 構造
揺れを抑え、損傷を低減する

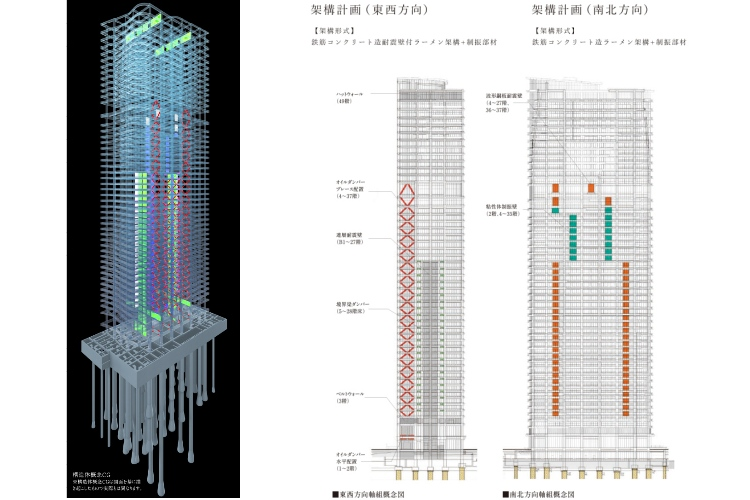

制振構造
『ブリリアタワー堂島』では、オイルダンパーや粘性体制振壁、波形鋼板耐震壁などの信頼性の高い技術を用いた制振構造が採用されています。各種制振部材が地震エネルギーを吸収し、建物全体の揺れを抑えるとともに、躯体や内外装材の損傷を低減します。

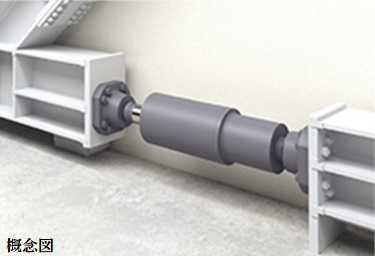

オイルダンパー
オイルの油圧抵抗力を減衰力としたダンパーで、最大減衰力は2000kN。タワーパーキングやエレベーターシャフトまわりに配置しています。

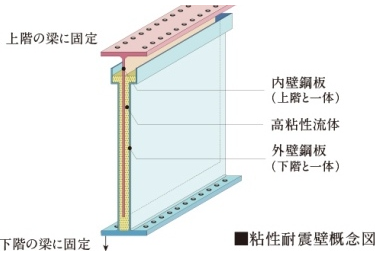

粘性体制振壁
高粘性流体の粘性抵抗力を利用した壁状の制振部材。建物中央部分に配置しています。

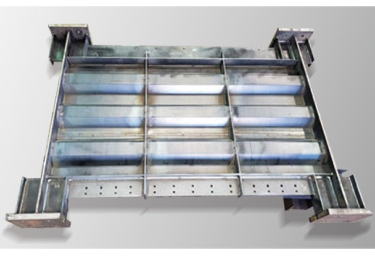

波形鋼板耐震壁
波形形状をした折板を使用した壁部材。耐震要素として地震力を負担し、RC柱に作用するせん断力を低減します。建物中央部分に配置しています。
境界梁ダンパー
低降伏点鋼という特殊な鋼材を使用した鉄骨梁型のダンパー。廊下床下の短スパン梁を利用しています。
ハットウォール
連層耐震壁が無くなる高層階において、柱の伸縮を拘束し、建物の変形を小さくする役割を果たします。
ベルトウォール
連層耐震壁から建物外周までスタンスを広げることで、柱に生じる押し込み・引き抜き力を分散させます。
基礎構造

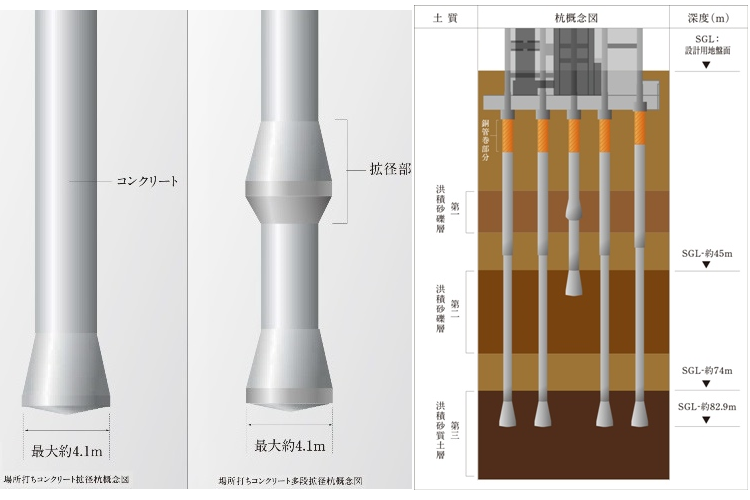

直径最大約2.5m、拡底径最大約4.1m、最長約71.5mの場所打ちコンクリート拡径杭（一部多段拡径杭）を計48本、地下約45mから約74mの堅固な地盤に支持させることで、超高層建物を足元からしっかりと支えます。また、杭の上部には鋼管を巻くことで耐震性を高めています。

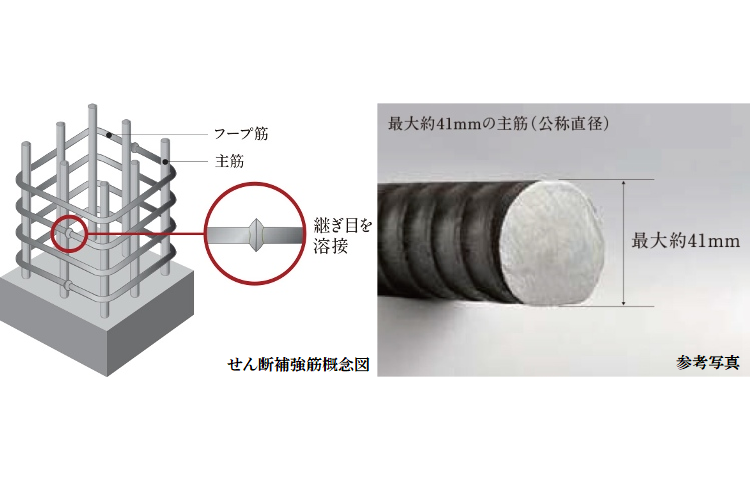

溶接閉鎖型せん断補強筋
主要な柱の鉄筋には、最大約41mmという太さの主筋を採用。さらにフープ筋には、地震時により大きな変形が生じた場合でも耐力低下が小さい、鉄筋の継ぎ目を溶接した溶接閉鎖型せん断補強筋を採用。これらの鉄筋により柱の耐震性をより向上させています。
高強度コンクリート
大梁には30N/㎟～60N/㎟、建物を支える柱には42N/㎟～120N/㎟もの高強度コンクリートを採用。高い強度とともに耐久性が得られます。

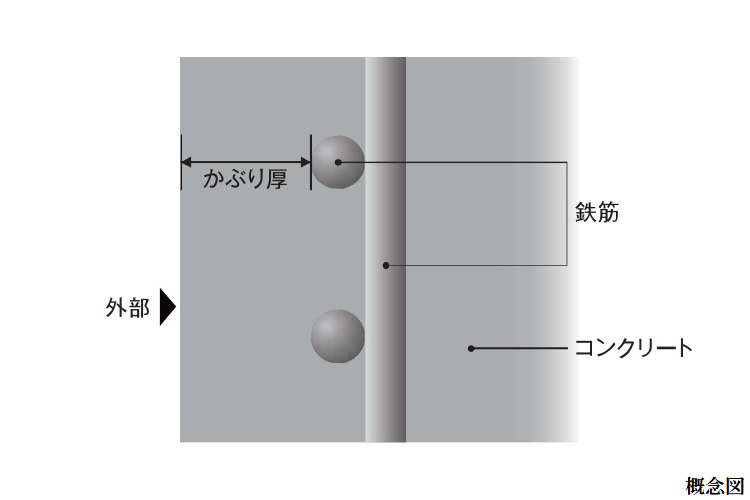

かぶり厚
コンクリートは空気に触れると外側から徐々に中性化するため、中性化が鉄筋に至ると錆が発生して耐久性を損ないます。そこで構造体コンクリートについては、鉄筋を覆うコンクリートのかぶり厚を適切な寸法とすることで耐久性を高めます。

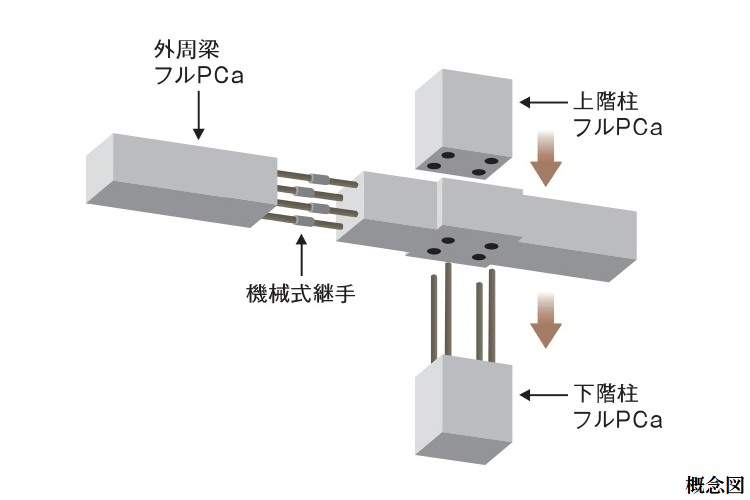

プレキャスト工法
あらかじめ工場で製造した鉄筋コンクリート部材を用いるプレキャスト（PCa）工法。寸法誤差が少なく精度の高い施工が可能です。『ブリリアタワー堂島』では構造架構の多くにプレキャスト工法を採用し、高精度な柱と梁を採用されています。
※構造体概念CGは図面を基に描き起こしたものでもので実際とは異なります。
